Schema antena pentru emitator radio Fm 200 W

Pentru confectionarea unei antene emisie radio :

ANTENE EMISIE FM

DIPOL DESCHIS
Pentru multi un dipol deschis arata ca cel din fig. 1, avand impedanta cablului egala cu cea a antenei, dar acest lucru nu este suficient pentru cei care vor sa aiba o antena performanta. Aceasta schema o recomand celor ce vor sa aiba o antena pentru emisie de puteri mici sau receptie.

        Dupa cum se stie dipolul este o antena simetrica, iar cablul coaxial asimetric, ceea ce face ca elementii antenei sa lucreze in conditii diferite ducand la pierderi de putere si interferente cu alte canale. Pentru ca aceste probleme sa dispara se va volosi un element simetrizant (fig. 2) ce consta intr-o bucata de cablu (L3) legat invers si care se termina in scurt. In plus producerea de scurt (electric) are un efect benefic prin protejarea emitatorului de descarcarile electrice atmosferice. Dipolul deschis este o antena omidirectionala, adica radiaza in toate directiile.

       Impedanta=75ohm
        Castig=0db
        L1=lungimea de unda/2
        L2=1-3 cm
        L3=lungimea de unda*0.66/4
        L4=minim 5 cm
        Lungimea de unda = 300/frecventa de lucru in Mhz
        0.66 = factorul de scurtare al cablului

DIPOL INCHIS

        In cazul dipolului inchis impedanta antenei este de 4 ori mai mare decat a cablului. Pentru adaptare de imped anta si simetrizare se va folosi o bucata de cablu L3. Dipolul inchis radiaza sub forma de 8. (fig. 3)

       Impedanta=300ohm
        Castig=0db
        L1=lungimea de unda/2
        L2=1-3 cm
        L3=lungimea de unda*0.66/2
        Lungimea de unda = 300/frecventa de lucru in Mhz
        0.66 = factorul de scurtare al cablului

        Obs.: Personal folosesc o antena dipol deschis cu rezultate foarte bune, raza de acoperire fiind aproximativ de 5 Km cu un emitator de 3W , a carui schema am publicat-o pe acest site.

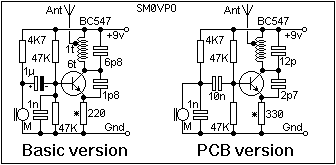

Emitaoare:

Doua emitatoare diferite,dar cu caracteristici identice.
Componentele critice sunt:
Condensatorul semireglabil (sau nu) de 12p (6.8p).
Condensatorul de reactie de 2p7 (1p8).
Bobina din colector se realizeaza din sirma de Cu de diametru 0.6...1mm,bobinata in aer,3...6spire si modificind distanta dintre spire se modifica astfel si frecventa(sau realizat pe cablajul imprimat montajul avaand o stabilitate mai buna in frecventa,dar se impune astfel folosirea unui condensator semireglabil pentru schimbarea frecventei).
Tranzistorul poate fi orice tip cu frecventa de taiere mai mare de 250Mhz.
Rezistenta din emitorcurent absorbitraza de actiune a emitatorului:
100R 30 mA 500metri
220R 11 mA 120metri
330R 8 mA 100metri
1K0 5 mA 50metri
