Rezistoare
|
Proprietatea fizica a materialelor de a se opune intr-o masura mai mare sau mai mica trecerii curentului electric poarta numele de rezistenta electrica. |
|
Componentele electronice pasive construite special spre a avea o anumita rezistenta electrica se numesc rezistoare (in practica,in locul denumirii de rezistor se mai foloseste inca denumirea de rezistenta). |
|
Rezistorul este componenta electronica de circuit, cu doua borne, care are are proprietatea, potrivit careia, intre tensiunea la bornele lui si curentul care-l parcurge, exista relatia, descoperita de G.S.Ohm si cunoscuta sub denumirea de legea lui Ohm : U = R I , unde R este marimea rezistorului. |
|
Unitatea de masura a rezistentei
electrice este ohmul ( |
|
Relatia de definitie a rezistentei
electrice este : |
).In practica se
utilizeaza si multiplii acestei marimi: kiloohmul (K
) si megaohmul (M
), intre acestea existand
relatiile: 1K
= 1 000
;1M
=1 000 K
=1 000 000
in care U este diferenta de potential (tensiunea)
constanta, contiunua, aplicata la capetele rezistorului si I este
curentul constant care strabate

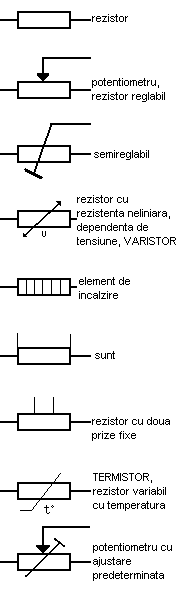

rezistorul.simboluri
|
Rezistenta nominala - Este marimea valorii rezistentei,marcata in cifre sau in dungi colorate, pe corpul rezistorului. Acestei valori i se asociaza intodeauna toleranta, exprimata in procente din valoare. |
|
Puterea disipata nominala, Pdn [W] - Este puterea maxima - in curent continuu sau alternativ - pe care o poate disipa un rezistor, in conditii de mediu exterior determinate, pe o perioada indelungata de timp, fara ca rezistenta nominala sa se modifice. Daca rezistorul este supus unei puteri mai mari decat puterea nominala, pot apare fenomene ca variatia inadmisibila a parametrilor sai, reducerea duratei de functionare sau distrugerea elementului rezistiv. Rezistoarele utilizate cel mai frecvent in in montajele electronice au puterea de disipatie cuprinsa in limitele 0,1-2W. |
|
Tensiunea nominala,
Un [V]
- Este tensiunea continua sau
valoarea eficace a tensiunii alternative aplicata la bornele
rezistorului, in conditii normale ale mediului inconjurator, fara ca
rezistorul sa se distruga. Marimea tensiunii nominale depinde de
dimensionarea si constructia rezistorului, de proprietatile
elementului rezistiv si de puterea nominala. Tensiunea
corespunzatoare puterii nominale de disipatie, Pn,poate fi
determinata cu relatia: |
|
Rezistenta rezistorului in curent alternativ - Marimea rezistentei rezistorului difera,in curent alternativ, de valoarea masurata in curent continuu,datorita existentei capacitatii si inductantei distribuite pe lungimea elementului rezistiv, a efectelor de suprafata si a pierderilor dielectrice in suportul rezistorului si in straturile de protectie. Din acest motiv rezistenta totala a rezistorului in curent alternativ, si in special la frecvente inalte, are un caracter complex si variaza cu modificarea frecventei, rezistorul real comportandu-se in acest caz,in parte ca o inductanta si in parte ca o capacitate. |
|
Tensiunea de zgomot
- Este valoarea eficace a tensiunii
aleatoare care apare la bornele rezistorului,atunci cand este
parcurs de un curent continuu.Valoarea acestei componente, a
tensiunii de zgomot, numita impropriu zgomotul termic,este
proportionala cu cfrecventa si temperatura. Pentru rezistoarele de
mare rezistenta electrica, zgomotul termic poate fi mai mare decat
zgomotul propriu decat zgomotul propriu al montajelor, influentand
semnificativ asupra sensibilitatii constructiilor electronice
realizate. Raportul dintre tensiunea de zgomot si tensiunea de
curent continuu aplicata la bornele rezistorului defineste factorul
de zgomot al rezistorului, marime care se exprima in |
unde Rn este
rezistenta nominala a rezistorului. Tensiunea la care se incearca
rezistoarele este mai mare decat tensiunea nominala
de 1,5-2 ori.
sau in
decibeli. Factorul de zgomot al rezistoarelor peliculare utilizate
in echipamentele electronice se gaseste in limitele 1-5
pentru
rezistoarele de uz general si sub 1
pentru
rezistoarele speciale. Acest factor de zgomot creste odata cu
cresterea temperaturii si a valorii
rezistentei.
|
La conectarea in serie a mai multor rezistoare,rezistenta totala se mareste si este data de relatia:
|
La

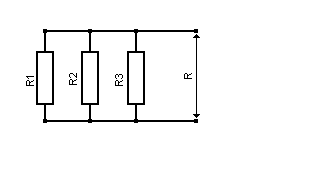

conectarea in paralel a doua sau mai multe rezistoare rezistenta
totala se micsoreaza fata de valoarea oricareia dintre rezistente si
este data de relatia:
|
